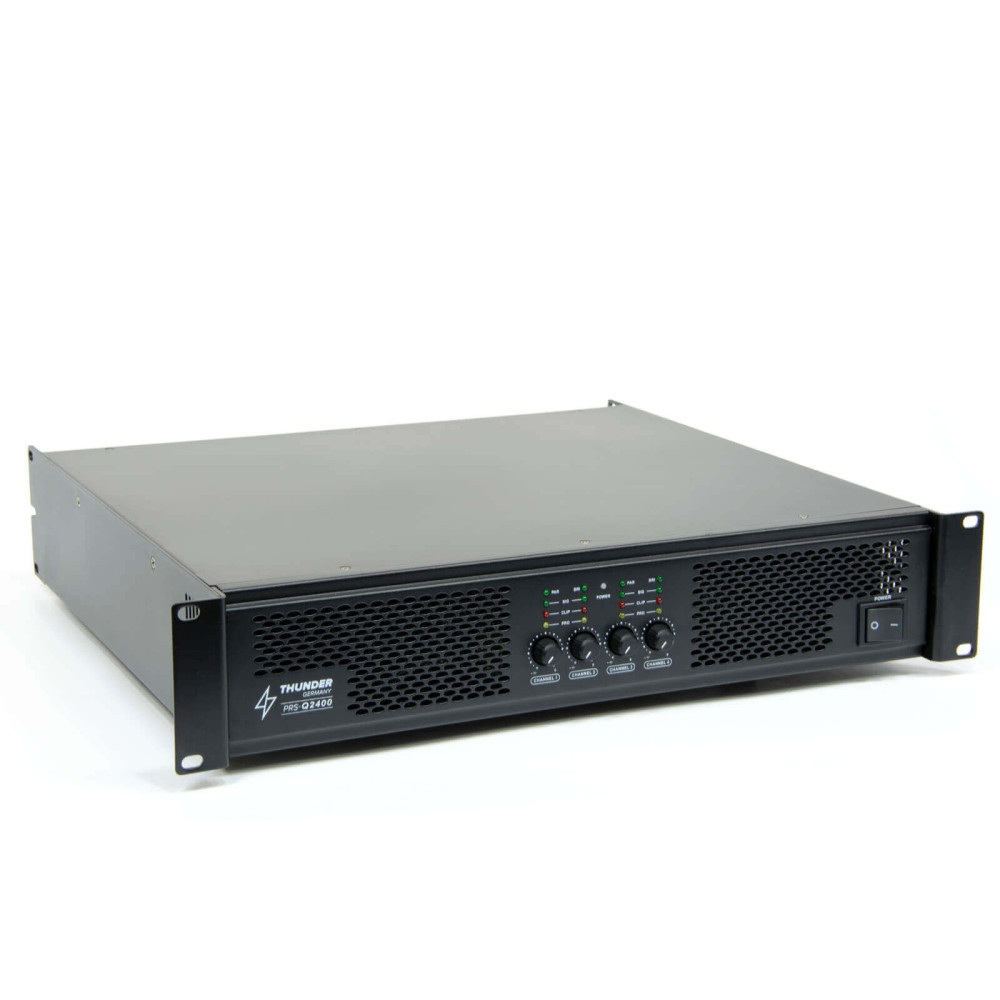

Thunder PRS-Q2400 Quadro végfok erősítő 4x600W, Bridge: 2x1200W

Thunder PRS-Q2400 Quadro végfok erősítő 4x600W, Bridge: 2x1200W
A Thunder PRS-Q2400 egy professzionális, 4 csatornás (Quadro) AB osztályú analóg végfok erősítő, amely toroid transzformátorral és masszív belső felépítéssel működik. Két független sztereó végfokot képes helyettesíteni, így egyetlen készülékkel hajthatunk meg mélyládákat és középmagas hangfalakat, vagy akár 8 különálló hangsugárzót.


4 x 600 W RMS (4 Ohm) / 2 x 1200 W RMS (8 Ohm híd) teljesítmény
4 külön szabályozható csatorna (Quadro felépítés)
Sztereó, Híd (Bridge) és Párhuzamos (Parallel) üzemmódok
AB osztályú analóg áramkör nagyméretű toroid transzformátorral
Beépített limiter, Ground Lift kapcsoló és teljes körű védelem





01
Rugalmas 4 Csatornás Felépítés és Üzemmódok
A négy független csatorna és a többféle választható üzemmód rugalmas konfigurálhatóságot biztosít. Egyetlen végfokkal több különböző típusú vagy külön helyiségben lévő hangfalat hajthatunk meg.




Egy végfok kettő helyett
Négy független csatornájával kiváltja két hagyományos sztereó erősítő használatát.



Mély és középmagas egyidejű hajtása
Két csatornával mélyládákat, a másik két csatornával szélessávú felső ládákat hajthatunk meg.



Választható működési módok
Sztereó, Párhuzamos (Parallel) és Híd (Bridge) üzemmódok közül választhatunk a kívánt bekötés szerint.



Akár 8 hangfal csatlakoztatása
A csatornánkénti 4 Ohmos terhelhetőség révén kimenetenként 2 db 8 Ohmos hangfalat köthetünk be.



Többzónás épülethangosítás
Négy különálló helyiség hangsugárzóit működtethetjük függetlenül szabályozható hangerővel.





02
Erőteljes Hangzás és Analóg Teljesítmény
A hagyományos analóg felépítés és a nagy méretű tápegység stabil áramellátást nyújt. A végfok nagy hangerőnél és erőteljes mélyhangok esetén is kiegyensúlyozottan szólal meg.




AB osztályú erősítő
Klasszikus analóg kapcsolás, amely tiszta, dinamikus és erőteljes hangzást ad.



Toroid transzformátor
Nagy áramtartalékot ad, így az erősítő hangja intenzív basszusoknál sem torzul el.



Nagy kimeneti teljesítmény
Csatornánként 600 W RMS (4 Ohm) vagy hídba kötve 2x1200 W RMS (8 Ohm) terhelést biztosít.



Kiváló mélyhang-kontroll
A magas csillapítási tényező (>200) révén a hangszórók mozgása pontos és feszes marad.





03
Megbízhatóság és Védelmi Rendszerek
Az erősítő védelmi funkciói megóvják a belső áramköröket és a csatlakoztatott hangfalakat. A konstrukciót tartós, intenzív használatra méretezték.




Beépített limiter
Túlhajtás esetén automatikusan mérsékli a jelszintet, védve a hangszórókat a túlfeszültségtől.



Aktív ventilátoros hűtés
Nagy hűtőbordák és változó sebességű ventilátorok akadályozzák meg a túlmelegedést.



Kapcsolható Lift/GND
Megszünteti a földhurok által keltett nem kívánt brummogást és hálózati zajokat.



Automatikus készenléti mód
Bemeneti jel hiányában a készülék energiatakarékos módba kapcsol át.



Teljes körű védelem
Beépített áramkörök védik a berendezést a rövidzárlat és a túlterhelés ellen.





04
Ipari Csatlakozás és Masszív Kialakítás
A végfok szabványos csatlakozókkal és méretezéssel készült, így egyszerűen beépíthető professzionális rack rendszerekbe.




4 x XLR mama bemenet
Szimmetrikus vonalszintű bemenetek a tiszta, zajmentes jelátvitelhez.



4 x SpeakOn kimenet
Biztonságos, reteszelhető hangfal csatlakozók a stabil kontaktus érdekében.



Szabványos 19"" Rack méret (2U)
Közvetlenül beszerelhető szabványos rack szekrényekbe és rack dobozokba.



Masszív felépítés
A 15 kg-os robusztus fémház bírja a rendszeres szállítás és beépítés igénybevételét.





Műszaki adatok



Teljesítmény



RMS teljesítmény (4 Ohm)
4 x 600 W (1 kHz, 1% THD)


RMS teljesítmény (8 Ohm)
4 x 400 W (1 kHz, 1% THD)


RMS híd teljesítmény (Bridge, 8 Ohm)
2 x 1200 W


Erősítő osztály
AB


Csatornák száma
4 csatorna (Quadro)


Hangzás és jelátvitel



Frekvenciaátvitel
10 Hz - 20.000 Hz


Csillapítási tényező (Damping factor)
>200


Teljes harmonikus torzítás (THD)
1% (1 kHz-en mérve)


Működési üzemmódok
Stereo, Bridge (híd), Parallel (párhuzamos)


Funkciók és védelem



Limiter
Beépített


Földelés leválasztás
Kapcsolható Lift / GND


Készenléti funkció
Kapcsolható standby üzemmód (jel hiányában automatikus kikapcsolás)


Védelmi áramkörök
Teljes körű védelem túlterhelés, túlmelegedés és rövidzár ellen


Hűtési rendszer
Nagy méretű hűtőbordák, aktív változó sebességű ventilátoros hűtés


Transzformátor típusa
Toroid trafó


Csatlakozók



Bemenetek
4 x XLR mama


Kimenetek
4 x SpeakOn


Fizikai jellemzők



Beépítési méret
19"" Rack szabvány, 2 Unit magas (2U)


Tömeg
15 kg


Méret (szé x ma x mé)
48 x 8,8 x 41 cm


Tervezés helye
Német tervezés (Designed in Germany)




A Csomag Tartalma

Thunder PRS-Q2400 végfok erősítő
Használati útmutató


Gyakori Kérdések:
Hogyan helyettesíthet a PRS-Q2400 erősítő két külön sztereó végfokot?A Thunder PRS-Q2400 négy teljesen különálló erősítőcsatornával rendelkezik. Ez azt jelenti, hogy két független sztereó erősítő feladatát látja el egyetlen 2U magas készülékházban. Használhatjuk például úgy, hogy az 1-es és 2-es csatornára mélyládákat, míg a 3-as és 4-es csatornára szélessávú középmagas hangfalakat kötünk, így egyetlen készülékkel hajtható meg a teljes passzív hangrendszer.

Hány hangfalat csatlakoztathatunk az erősítőhöz?Az erősítő csatornánként 4 Ohm minimális impedanciáig terhelhető. Ez lehetővé teszi, hogy mind a 4 kimenetre 2-2 darab 8 Ohmos hangfalat csatlakoztassunk párhuzamosan kötve. Így összesen akár 8 darab 8 Ohmos hangsugárzót is biztonságosan működtethetünk a készülékről.

Mit jelentenek a Sztereó, Híd és Párhuzamos üzemmódok?Sztereó módban mind a négy bemenet a hozzá tartozó kimenetre küldi a jelet egymástól függetlenül. Párhuzamos (Parallel) módban a bemeneti jel több csatornára is eljut külön kábelezés nélkül. Híd (Bridge) üzemmódban két csatorna összekapcsolódik egyetlen nagy teljesítményű mono csatornává, így 8 Ohmon 2x1200 W RMS kimeneti teljesítmény érhető el nagyobb teljesítményigényű mélyládákhoz.

Mire szolgál a kapcsolható Lift/GND funkció?A Lift/GND (Ground Lift) kapcsoló a készülék házának földelését választja el a hangjel jelföldelésétől. Amikor több elektromos eszköz van egy rendszerbe kötve, gyakran keletkezik földhurok, ami zúgást vagy brummogást okoz a hangfalakban. A kapcsoló átbillentésével ez a zavaró zaj egyszerűen megszüntethető.

Miért előnyös a nagyméretű toroid transzformátor és az AB osztályú felépítés?Az AB osztályú analóg erősítő áramkörök tiszta, dinamikus és természetes hangzást adnak. A beépített toroid trafó kiemelkedő áramtartalékkal rendelkezik, így hirtelen fellépő nagy hangerő-csúcsoknál és mélyhangoknál is stabil tápellátást biztosít a végtranzisztoroknak anélkül, hogy a hang dinamikája összeesne.

Hogyan védi a beépített limiter a hangfalakat?A beépített limiter folyamatosan figyeli a kimenő jelet, és ha a jel szintje eléri a torzítási határt, automatikusan mérsékli azt. Ez megakadályozza az erősítő négyszögesedését (klippelését), ami a magassugárzók és mélyhangszórók leégésének legfőbb oka túlhajtott állapotban.

Hogyan használható a végfok épülethangosítási vagy többzónás rendszerekben?A négy független csatorna révén a készülék ideális vendéglátóhelyek, termek vagy épületek többzónás hangosítására. A négy csatornára négy különböző helyiség hangfalait köthetjük, és az előlapi különálló hangerőszabályzókkal minden zóna hangerejét egymástól függetlenül állíthatjuk be.
