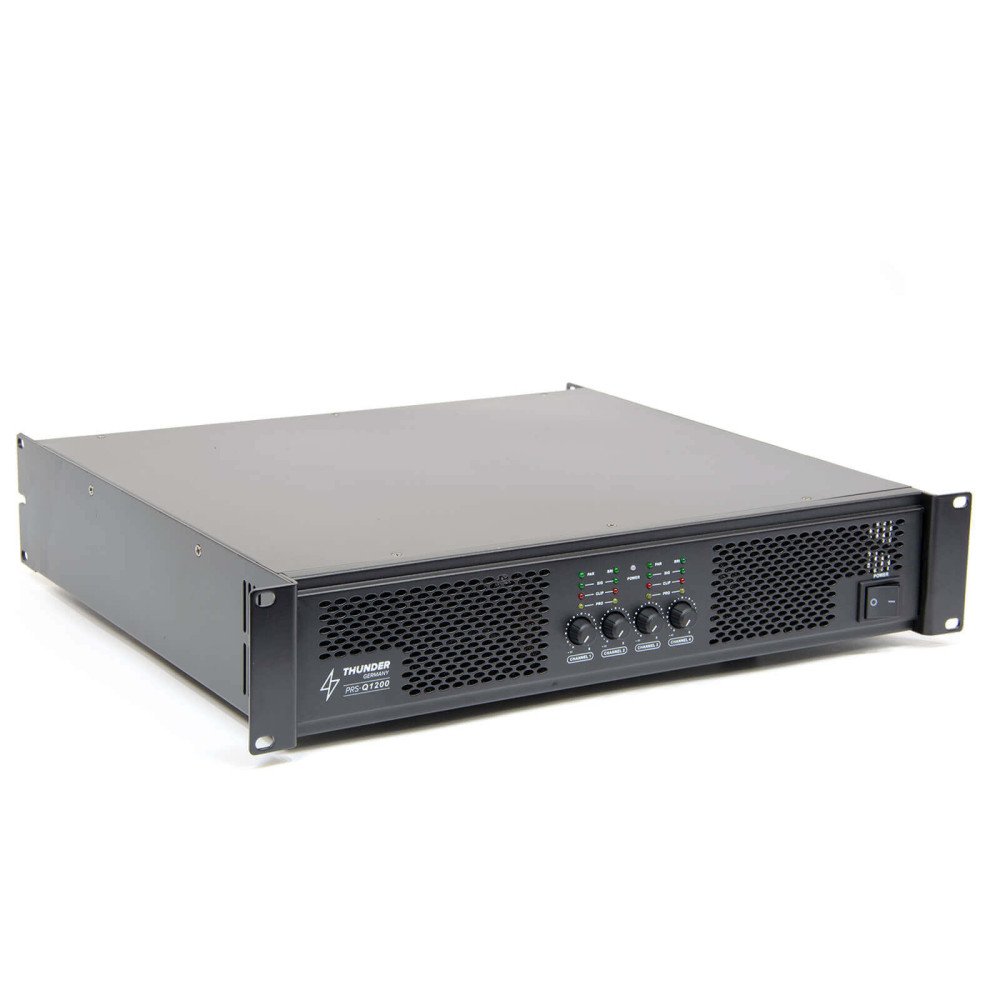

Thunder PRS-Q1200 Quadro végfok erősítő 4x300W, Bridge: 2x600W

Thunder PRS-Q1200 Quadro végfok erősítő 4x300W, Bridge: 2x600W
A Thunder PRS-Q1200 egy professzionális, négy független csatornával rendelkező analóg végfok erősítő. AB osztályú áramköre és masszív toroid transzformátora megbízható működést, tiszta és dinamikus hangzást nyújt. Képes kiváltani két külön sztereó végfokot, így egyaránt alkalmas komplett passzív hangrendszerek, mélyládák vagy többzónás épülethangosítás vezérlésére.


4 x 300 W (4 Ohm) vagy 4 x 200 W (8 Ohm) RMS teljesítmény
Híd (Bridge) módban 2 x 600 W (8 Ohm) RMS kimenet
AB osztályú analóg felépítés nagy méretű toroid transzformátorral
Beépített limiter és teljes körű védelmi áramkörök
4 darab XLR bemenet és 4 darab SpeakOn kimenet





01
Erőteljes Teljesítmény és Többcsatornás Felépítés
A végfok négy független csatornával dolgozik, így két hagyományos sztereó erősítőt helyettesít egyetlen készülékházban. A masszív analóg tápegység stabil áramellátást biztosít dinamikus mély hangok és nagy kivezérlés esetén is.




Négy független csatorna
Két külön sztereó erősítő helyett egyetlen készülékkel hajthatjuk meg a komplett hangrendszert.



Nagy kimeneti teljesítmény
4 Ohm terhelésnél csatornánként 300 W, 8 Ohmon pedig 200 W tartós RMS teljesítményt nyújt.



Híd (Bridge) üzemmód
A csatornapárokat összevonva 2 x 600 W RMS teljesítmény érhető el 8 Ohmon a mélyládák számára.



Akár 8 hangfal meghajtása
Csatornánként két 8 Ohmos hangfalat csatlakoztathatunk párhuzamosan, így összesen 8 hangsugárzó üzemeltethető.



Toroid transzformátor
A túlméretezett gyűrűmagos trafó folyamatos és ingadozásmentes energiát biztosít az áramköröknek.





02
Rugalmas Üzemmódok és Professzionális Csatlakozás
Az erősítő különféle hangrendszerekhez igazítható a hátlapi üzemmód-kapcsolókkal. A be- és kimenetek stabil, megbízható kontaktust biztosítanak a mindennapi használatban.




Stereo, Bridge és Parallel mód
A feladathoz illeszkedve választhatunk a négycsatornás sztereó, a híd vagy a párhuzamos jeltovábbítás között.



XLR bemeneti aljzatok
Négy szimmetrikus XLR mama csatlakozó fogadja a keverőpultból vagy processzorból érkező jelet.



SpeakOn kimenetek
Négy darab bajonettzáras SpeakOn csatlakozón keresztül biztonságosan köthetjük be a hangfalakat.



Egyedi szintszabályzás
Mind a négy csatorna hangerejét külön-külön potméterrel állíthatjuk be az előlapon.



Kapcsolható Lift/GND
Segít megszüntetni a földhurokból származó nemkívánatos zúgást és búgó hangokat.





03
Megbízható Védelem és Hatékony Hűtés
A beépített védelmi áramkörök és a ventilátoros hűtőrendszer megóvják a belső egységeket a sérüléstől, így az erősítő hosszú órákon át bírja a folyamatos terhelést.




Beépített limiter
Automatikusan csillapítja a túl nagy bejövő jeleket, megelőzve a torzítást és a hangszórók károsodását.



Aktív ventilátoros hűtés
A változó sebességű ventilátor a melegedés mértékéhez igazítja a hűtési teljesítményt.



Nagy méretű hűtőbordák
Gyorsan elvezetik a hőt a végerősítő tranzisztoroktól, kizárva a túlmelegedést tartós használat során is.



Teljes körű védelem
Elektronikus védelmet biztosít rövidzár, egyenáram, túlterhelés és túlmelegedés ellen.



Kapcsolható készenléti mód
Bemeneti hangjel hiányában az erősítő automatikusan készenléti állapotba lép, csökkentve az áramfelvételt.





04
Masszív Felépítés és Zónavezérlés
A szabványos méretű fémház védi a belső alkatrészeket szállítás és beszerelés közben. A négy kimenet rugalmas többzónás vagy többcsatornás hangosítási megoldásokat tesz lehetővé.




2U rack méret
Szabványos 19 hüvelykes rack szekrényekbe és konténerekbe egyszerűen beépíthető.



Masszív fémház
Strapabíró acéllemez szerkezet, amely jól bírja a rendszeres szállítást és a gyűrődést.



Épülethangosítás és zónavezérlés
Négy külön helyiség vagy hangzóna hangerejét szabályozhatjuk egymástól függetlenül.



Német tervezés
Bevált, klasszikus analóg felépítésű konstrukció a hosszú távú, megbízható használathoz.





Műszaki adatok



Teljesítmény



RMS teljesítmény (4 Ohm)
4 x 300 W (1 kHz, 1% THD)


RMS teljesítmény (8 Ohm)
4 x 200 W (1 kHz, 1% THD)


RMS teljesítmény hidalva (8 Ohm)
2 x 600 W


Erősítő és Hangzás



Erősítő osztály
AB


Transzformátor típusa
Toroid


Frekvenciaátvitel
10 Hz – 20.000 Hz


Csillapítási tényező (Damping factor)
>200 dB


Csatornák száma
4 csatorna (Quadro)


Működési módok
Stereo, Bridge (híd), Parallel


Limiter
Beépített


Földelés leválasztás
Kapcsolható Lift/GND


Készenléti funkció
Kapcsolható Standby (jel hiányában automatikus lekapcsolás)


Hűtés
Nagyméretű hűtőbordák, aktív változó sebességű ventilátor hűtés


Védelem
Teljes körű elektronikus védelem


Csatlakozók



Bemenetek
4 x XLR mama


Kimenetek
4 x SpeakOn


Fizikai jellemzők



Rack méret
2U (19"")


Méret (szé x ma x mé)
48 x 8,8 x 41 cm


Tömeg
13 kg


Tervezés
Német tervezés (Designed in Germany)




A Csomag Tartalma

Thunder PRS-Q1200 végfok erősítő
Használati útmutató


Gyakori Kérdések:
Hogyan válthat ki a Thunder PRS-Q1200 két különálló végfokot?A készülék négy teljesen független erősítőcsatornával rendelkezik. Ez lehetővé teszi, hogy egyetlen készülékházból hajtsunk meg egy komplett passzív hangrendszert. Például az 1-es és 2-es csatornára két mélyládát köthetünk, míg a 3-as és 4-es csatornák a két szélessávú középmagas hangfalat hajtják meg. Mind a négy kimenet hangereje külön szabályozható, így a hangzás arányait közvetlenül az erősítő előlapján beállíthatjuk.

Hogyan működik a híd (Bridge) üzemmód és mekkora teljesítményt nyújt?A híd üzemmódban két belső erősítőcsatorna teljesítményét vonhatjuk össze egyetlen kimenetre. A Thunder PRS-Q1200 esetében a csatornapárok hidalásával 2 x 600 W RMS teljesítmény érhető el 8 Ohmos terhelés mellett. Ez a beállítás ideális nagyobb teljesítményigényű passzív mélyládák vagy nagyméretű hangfalak stabil meghajtásához.

Hány hangfal köthető az erősítőre egyszerre?Az erősítő minden egyes csatornája 4 Ohmig terhelhető. Ez azt jelenti, hogy csatornánként akár 2 darab 8 Ohmos hangfalat is beköthetünk párhuzamosan. A négy csatornát kihasználva így összesen akár 8 darab 8 Ohmos hangfal egyidejű meghajtása is lehetséges, a masszív toroid trafó és a ventilátoros hűtés gondoskodik a stabil működésről.

Hogyan használható az erősítő épülethangosításra és zónák vezérlésére?A négy független csatorna lehetővé teszi négy különböző helyiség vagy zóna hangosítását. Minden helyiségbe beköthetünk egy vagy két hangszórót (a csatorna impedanciájának megfelelően), a hangerőt pedig az előlapi négy külön potméterrel helyiségenként külön-külön állíthatjuk be.

Milyen szerepet tölt be a beépített limiter és a védelmi rendszer?A beépített limiter folyamatosan figyeli a kimenő jelszintet, és túlvezérlés esetén automatikusan csökkenti a hangerőt, mielőtt a jel torzítani kezdene vagy károsítaná a rákötött hangfalakat. A teljes körű védelmi áramkörök ezen felül megóvják a végfokot a rövidzárlattól, túlmelegedéstől, egyenáramú hibáktól és túlterheléstől.

Mire szolgál a kapcsolható automatikus standby funkció és a Lift/GND kapcsoló?A standby mód bekapcsolásával az erősítő automatikusan készenléti állapotba lép, ha hosszabb ideig nem érkezik bemeneti hangjel a forrásból, ezzel energiát takarít meg és kíméli az áramköröket. A hátlapon található Lift/GND kapcsoló segítségével pedig leválasztható a jelföldelés a védőföldről, ami azonnal megszünteti a földhurok által keltett zavaró hálózati brummot és búgást.
