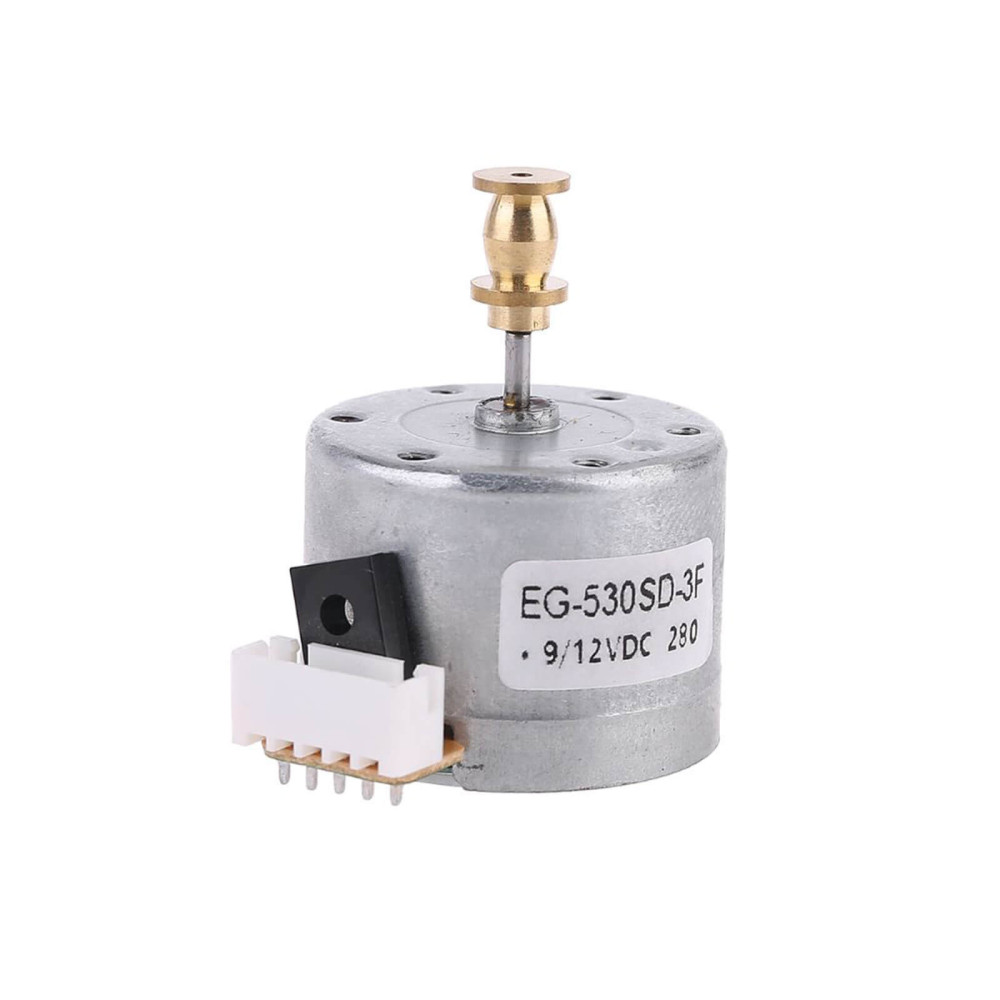

Thunder EG-530SD-3F (B) Három sebességes, univerzális lemezjátszó motor DC9-12V (33/45/78 RPM)

Thunder EG-530SD-3F (B) Három sebességes, univerzális lemezjátszó motor DC9-12V (33/45/78 RPM)
A Thunder EG-530SD-3F (B) egy gyári minőségű, univerzális lemezjátszó forgató motor, amely DC 9-12 V feszültségről működik. Három lemezjátszási sebességet támogat, az óramutató járásával megegyező forgásirányú, és kialakításának köszönhetően számos lemezjátszó típushoz használható.

Három sebesség: 33, 45 és 78 RPM
DC 9-12 V tápellátás
Óramutató járásával megegyező forgásirány
Maximum 7 mm széles ékszíjhoz
B típusú forgótengely kialakítás






01
Működés és Sebességfokozatok
A motor a beépített mechanikával mindhárom elterjedt lemezjátszási fordulatszámot biztosítja. A forgás iránya az óramutató járásával egyezik meg.



Három sebességfokozat
33-as sebességnél 1130, 45-ösnél 1520, míg 78-as sebességnél 2360 fordulatot tesz meg percenként.


Óramutatóval megegyező forgásirány
A tengely forgási iránya megfelel a szabványos lemezjátszók működésének.


DC 9-12 V tápellátás
Egyenáramú 9 és 12 V közötti feszültségről működtethető.





02
Kompatibilitás és Kialakítás
Számos lemezjátszó-gyártó alkalmazza ezt a motortípust. Méretei révén könnyen beépíthető a megfelelő készülékházakba.



Széles kompatibilitás
Gyári minőségű alkatrész, amelyet sok gyártó lemezjátszójában megtalálhatunk.


Ékszíjhajtás
Legfeljebb 7 mm széles ékszíjjal használható a meghajtáshoz.


B tengelyméret
A négyféle változat (A, B, C, D) közül a B tengelykialakítással rendelkezik.





Megjegyzések: Négy különböző típus kapható (A, B, C és D), amelyek a forgótengely méreteiben térnek el. Olyan méretet érdemes választani, ahol az ékszíj minél jobban egy vonalba kerül a tengely megfelelő részével. A termék új, sosem volt beépítve.




Műszaki adatok



Működés és tápellátás



Tápellátás
DC 9-12 V


Fordulatszám fokozatok
33 / 45 / 78 RPM


Motor fordulatszáma (33 RPM állásban)
1130 RPM


Motor fordulatszáma (45 RPM állásban)
1520 RPM


Motor fordulatszáma (78 RPM állásban)
2360 RPM


Forgásirány
Óramutató járásával megegyező


Fizikai jellemzők és méretek



Motor átmérője
32 mm


Motor + panel hossza
43 mm


Teljes magasság (ház + tengely)
44 mm (26 + 18 mm)


Ház magassága
26 mm


Tengely magassága
18 mm


Rögzítőfuratok közti távolság
12 mm


Ékszíj maximális szélessége
7 mm


Tömeg
55 g


Állapot
Új, sosem volt beépítve




Gyakori Kérdések:
Mekkora fordulatszámmal forog a motor a különböző sebességi fokozatokban?A beépített mechanikával 33-as sebesség esetén 1130, 45-ös sebességnél 1520, 78-as sebességnél pedig 2360 fordulatot tesz meg percenként.
Milyen forgásiránnyal működik a motor?A motor forgási iránya az óramutató járásával megegyező.
Milyen feszültségről működtethető a motor?A termék DC 9-12 V egyenáramú feszültségről üzemel.
Milyen széles ékszíj használható hozzá?A motorhoz legfeljebb 7 mm széles ékszíj használható.
Miben különböznek az A, B, C és D típusú változatok?A négy különböző típus (A, B, C és D) a forgótengely méreteiben tér el egymástól. Azt a típust érdemes választani, amelynél az ékszíj a legpontosabban egy vonalba kerül a tengely megfelelő részével.
