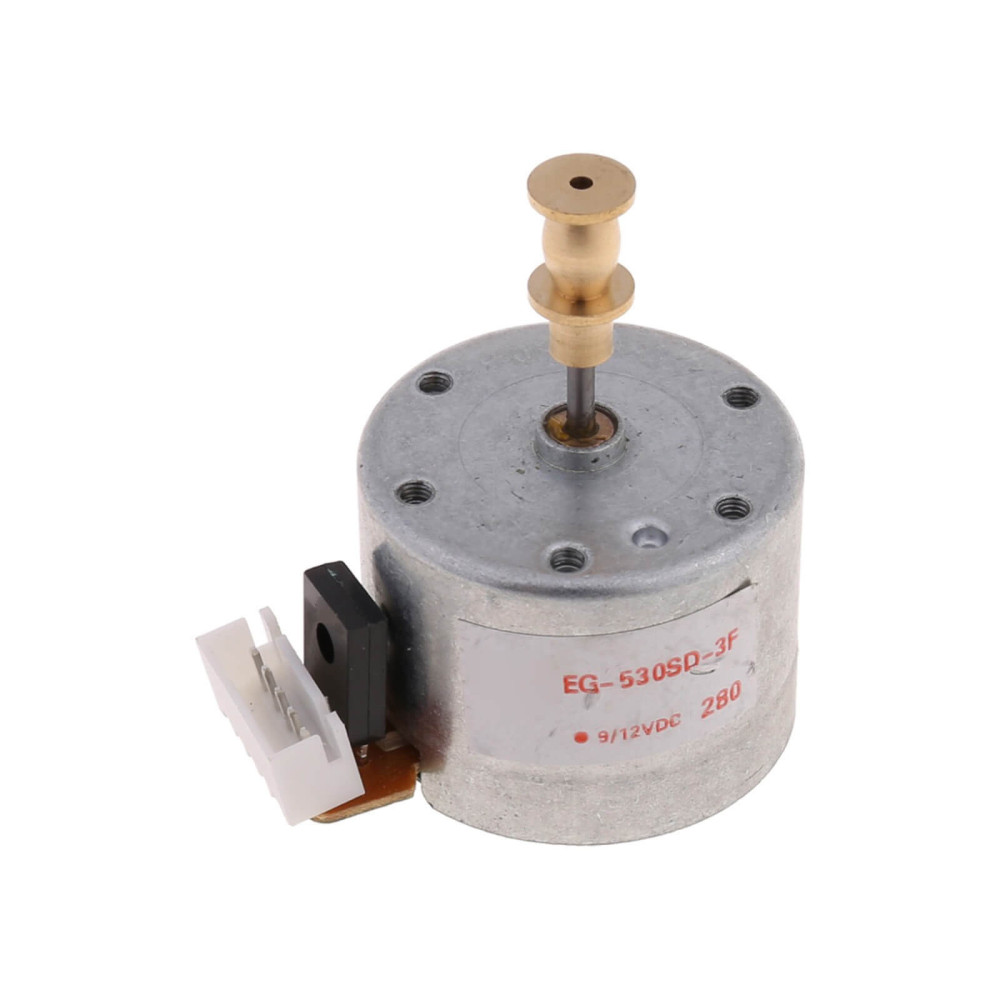

Thunder EG-530SD-3F (A) Három sebességes, univerzális lemezjátszó motor DC5-12V (33/45/78 RPM)

Thunder EG-530SD-3F (A) Három sebességes, univerzális lemezjátszó motor DC5-12V (33/45/78 RPM)
A Thunder EG-530SD-3F (A) egy gyári minőségű, univerzális lemezjátszó forgató motor, amely széles körű kompatibilitást kínál különféle lemezjátszókhoz. Három választható fordulatszámmal és DC 5–12 V közötti tápellátással biztosítja a hanglemezek megbízható meghajtását.

Három sebességfokozat: 33, 45 és 78 RPM
DC 5–12 V üzemi feszültség
Óramutató járásával megegyező forgásirány
Maximum 7 mm széles ékszíjhoz alkalmas tengely
Könnyű és kis méretű felépítés (55 g)






01
Működés és Sebességfokozatok
A motor a beépített mechanika segítségével pontos fordulatszámot biztosít a különböző formátumú hanglemezek lejátszásához. A forgás iránya az óramutató járásával megegyező.



33-as lemezsebesség
33 RPM lemezsebességhez a mechanikával percenként 1130 motorfordulatot tesz meg.


45-ös lemezsebesség
45 RPM lemezsebességhez a mechanikával percenként 1520 motorfordulatot végez.


78-as lemezsebesség
78 RPM lemezsebességhez a mechanikával percenként 2360 motorfordulatot biztosít.





02
Kompatibilitás és Kialakítás
A motor kis helyen elfér, és számos gyártó lemezjátszójában alkalmazható pótalkatrészként vagy cseremotorként. Új, korábban be nem épített állapotban kerül forgalomba.



Széles kompatibilitás
Gyári minőségű univerzális kialakításának köszönhetően sok lemezjátszó típushoz használhatjuk.


Ékszíj illeszkedés
Legfeljebb 7 mm szélességű lemezjátszó ékszíjhoz illeszkedik.


Beépítési méretek
A furatok távolsága 12 mm, a motor átmérője 32 mm, a teljes magasság pedig 46 mm.





Megjegyzések: Négy különböző típus kapható (A, B, C és D), amelyek a forgótengely méreteiben térnek el. Olyan méretet érdemes választani, ahol az ékszíj minél jobban egy vonalba kerül a tengely megfelelő részével.




Műszaki adatok



Tápellátás és Működés



Tápellátás
DC 5-12V


Lemez fordulatszám
33 / 45 / 78 RPM


Motor fordulatszám (33 RPM-nél)
1130 fordulat/perc


Motor fordulatszám (45 RPM-nél)
1520 fordulat/perc


Motor fordulatszám (78 RPM-nél)
2360 fordulat/perc


Forgásirány
Óramutató járásával megegyező


Fizikai jellemzők és Méretek



Motor átmérő
32 mm


Motor + panel hossza
43 mm


Teljes magasság (ház + tengely)
46 mm (24 + 22 mm)


Ház magassága
24 mm


Tengely magassága
22 mm


Furatok közti távolság
12 mm


Ékszíj maximális szélessége
7 mm


Súly
55 g


Állapot
Új termék, sosem volt beépítve




Gyakori Kérdések:
Milyen feszültségről működtethető a motor?A Thunder EG-530SD-3F (A) motor DC 5 és 12 V közötti egyenáramú feszültségről üzemel.
Milyen fordulatszámokon használható a lemezjátszó motor?A motor három standard lemezjátszó sebességet támogat: 33, 45 és 78 RPM. A beépített mechanika révén 33-as sebességnél 1130, 45-ösnél 1520, míg 78-as sebességnél 2360 fordulatot tesz meg percenként.
Milyen irányba forog a motor tengelye?A motor forgásiránya az óramutató járásával megegyező.
Mekkora szélességű ékszíj használható hozzá?A tengelyre legfeljebb 7 mm széles ékszíj illeszthető.
Mi a különbség az A, B, C és D változatok között?A négy különböző változat a forgótengely méreteiben tér el egymástól. A megfelelő típus kiválasztásakor azt a változatot érdemes választani, amelynél a lemezjátszó ékszíja pontosan egy vonalba esik a tengely megfelelő felületével.
