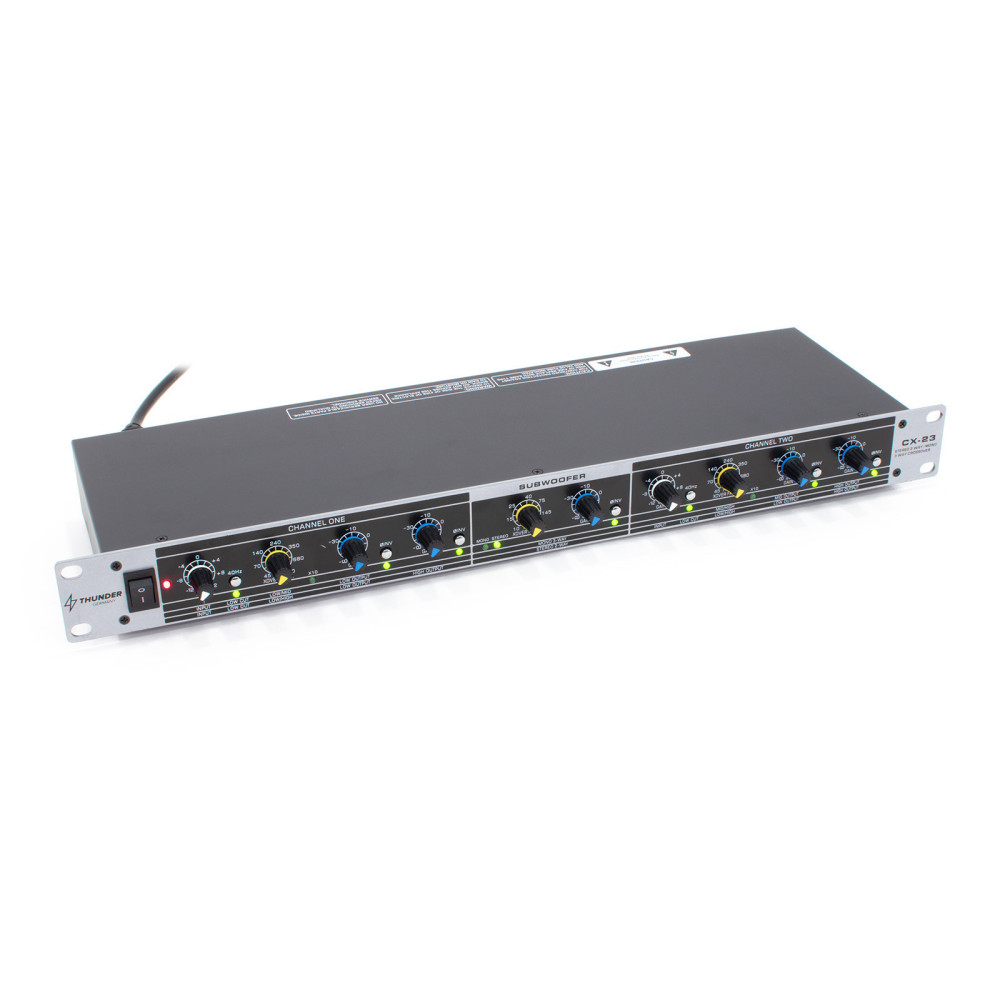

Thunder CX-23 2/3 utas sztereo crossover, hangváltó

Thunder CX-23 2/3 Utas Sztereó Crossover, Hangváltó
A Thunder CX-23 egy jól átlátható és könnyen kezelhető analóg hangváltó, amely 2 utas sztereó és 3 utas mono módban egyaránt használható. A csatornánként szabályozható vágási frekvenciák, a független Subwoofer kimenet és a beépített védelmi funkciók tiszta, dinamikus és kiegyensúlyozott hangzást nyújtanak a hangrendszer számára.


2 utas sztereó és 3 utas mono üzemmód
Különálló, szabályozható mono Subwoofer kimenet
Csatornánként állítható vágási frekvenciák
Oldalanként kapcsolható 40 Hz mélyvágó szűrő (Low-Cut)
Szabványos 19"" 1U rackbe építhető kialakítás





01
Rugalmas Hangváltás és Pontos Frekvenciaszűrés
A készülék pontosan szétválasztja a hangjelet a megfelelő frekvenciasávokra. Így a mélyládák és a középmagas hangsugárzók csak a számukra ideális frekvenciatartományt kapják meg.




2 utas sztereó mód
Kétcsatornás sztereó rendszereknél különválaszthatjuk a mély és magas hangokat mindkét oldalon.



3 utas mono mód
Egycsatornás módban külön mély, közép és magas sávra oszthatjuk a bejövő hangot.



Külön Subwoofer kimenet
A dedikált mono mélysugárzó kimenet saját frekvenciaszabályzóval rendelkezik a mélyláda pontos beállításához.



Állítható vágási frekvenciák
A frekvenciaváltási pontokat széles tartományban a hangfalak tulajdonságaihoz igazíthatjuk.



40 Hz mélyvágás (Low-Cut)
Kiszűri az emberi fül számára nem hallható rezgéseket, így óvja a hangszórókat a felesleges terheléstől.





02
Teljes Jelszint-vezérlés és Fázisillesztés
A bemeneti és kimeneti szintek részletesen szabályozhatók, ami megkönnyíti a hangrendszer többi eszközéhez történő precíz illesztést.




Bemeneti jelszint szabályzás
Mindkét bemeneti csatorna szintjét külön potméterrel állíthatjuk be a forráseszközhöz.



Független kimeneti szintek
A mély, közép és magas kimenetek hangerejét egymástól függetlenül szabályozhatjuk.



Polaritásváltó kapcsolók
Minden kimenethez tartozik egy fázisfordító kapcsoló az akusztikai kioltások elkerüléséhez.



Szimmetrikus XLR csatlakozók
Az XLR ki- és bemenetek megbízható és zavarmentes jelátvitelt biztosítanak.





03
Szabványos Kialakítás és Átlátható Kezelés
A készülék kialakítása a gyors beépítést és az egyszerű használatot támogatja stúdiókban, klubokban és rendezvényeken egyaránt.




1U Rack méret
Szabványos 19 hüvelykes rack szekrényekbe vagy rack dobozokba közvetlenül beépíthető.



Áttekinthető előlap
A potméterek és kapcsolók logikus elrendezése gyors és pontos beállítást tesz lehetővé.



Könnyű hordozhatóság
A 2 kg-os tömeg megkönnyíti a szállítást és a hordozható rackekben való elhelyezést.





Műszaki adatok



Üzemmódok és Funkciók



Üzemmódok
2 utas sztereó, 3 utas mono


Crossover típus
Analóg aktív hangváltó


Vágási frekvencia
Csatornánként állítható széles tartományban


Subwoofer kimenet
Mono kimenet külön állítható vágási frekvenciával


Mélyvágó szűrő (Low-Cut)
40 Hz (oldalanként kapcsolható)


Fázisfordítás / Polaritásváltás
Minden kimenethez külön kapcsoló (+/- póluscsere)


Vezérlés



Bemeneti jelszint
Mindkét oldal külön szabályozható


Kimeneti jelszint
Az összes kimenet hangereje külön szabályozható


Csatlakozók



Bemenetek
XLR (szimmetrikus)


Kimenetek
XLR (szimmetrikus)


Subwoofer kimenet
1x XLR (mono szimmetrikus)


Fizikai jellemzők



Beépíthetőség
19"" Rackbe építhető, 1U magas


Méretek (szé x mé x ma)
483 x 217 x 44 mm


Tömeg
2 kg


Tartozék tápkábel
Igen




A Csomag Tartalma

Thunder CX-23 analóg crossover
Hálózati tápkábel


Gyakori Kérdések:
Mi a feladata a crossovernek (hangváltónak) egy hangrendszerben?A crossover feladata a beérkező teljes sávú hangjel szétválasztása mély, közép és magas frekvenciatartományokra. Ezzel biztosítható, hogy a mélyládák csak a mély hangokat, a középmagas hangfalak pedig a magasabb frekvenciákat kapják meg. Ez csökkenti a torzítást, tehermentesíti a hangszórókat, és jelentősen tisztább, dinamikusabb hangzást eredményez.

Mikor érdemes a 2 utas sztereó és mikor a 3 utas mono üzemmódot választani?A 2 utas sztereó üzemmód akkor ideális, ha sztereó hangrendszerben mélysugárzókat és felső (top) hangfalakat használunk. Ilyenkor a bal és a jobb oldali jelet is mély és magas sávra bontja a készülék. A 3 utas mono módot olyan rendszereknél alkalmazzuk, ahol a hangot három külön sávra (mély, közép és magas) osztjuk szét egy közös mono jelforrásból, három külön végfokot meghajtva.

Mire szolgál a 40 Hz mélyvágó (Low-Cut) szűrő?A 40 Hz-es mélyvágó szűrő levágja azokat a rendkívül mély frekvenciákat, amelyeket az emberi fül nem hall, viszont a mélysugárzók membránját feleslegesen mozgatnák és melegítenék. A szűrő bekapcsolásával megóvhatjuk a hangszórókat a mechanikai túlterheléstől, miközben az erősítő energiája a hasznos mélyhangokra összpontosul.

Mi a szerepe a polaritásváltó kapcsolóknak?Különböző típusú vagy elhelyezésű hangfalak együttes használatakor akusztikai kioltások (fázishibák) léphetnek fel, amelyek gyengíthetik a basszust. A polaritásváltó gomb megnyomásával az adott kimenet fázisa 180 fokkal megfordul (+ és - pólus felcserélése), így gyorsan és kényelmesen korrigálhatjuk a fáziskioltásokat anélkül, hogy a kábelezéshez kellene nyúlni.

Hogyan használható a dedikált Subwoofer kimenet?A Thunder CX-23 rendelkezik egy külön mono Subwoofer kimenettel, amelynek vágási frekvenciája a többi kimenettől függetlenül állítható. Ez lehetővé teszi egy különálló mélynyomó erősítő közvetlen meghajtását sztereó 2 utas rendszerek mellett is.

Milyen csatlakozókkal köthető be a készülék a hangrendszerbe?A készülék professzionális, szimmetrikus XLR bemenetekkel és kimenetekkel rendelkezik. Az XLR csatlakozás stabil rögzítést és minimális zajt biztosít hosszabb kábelek használata esetén is.
