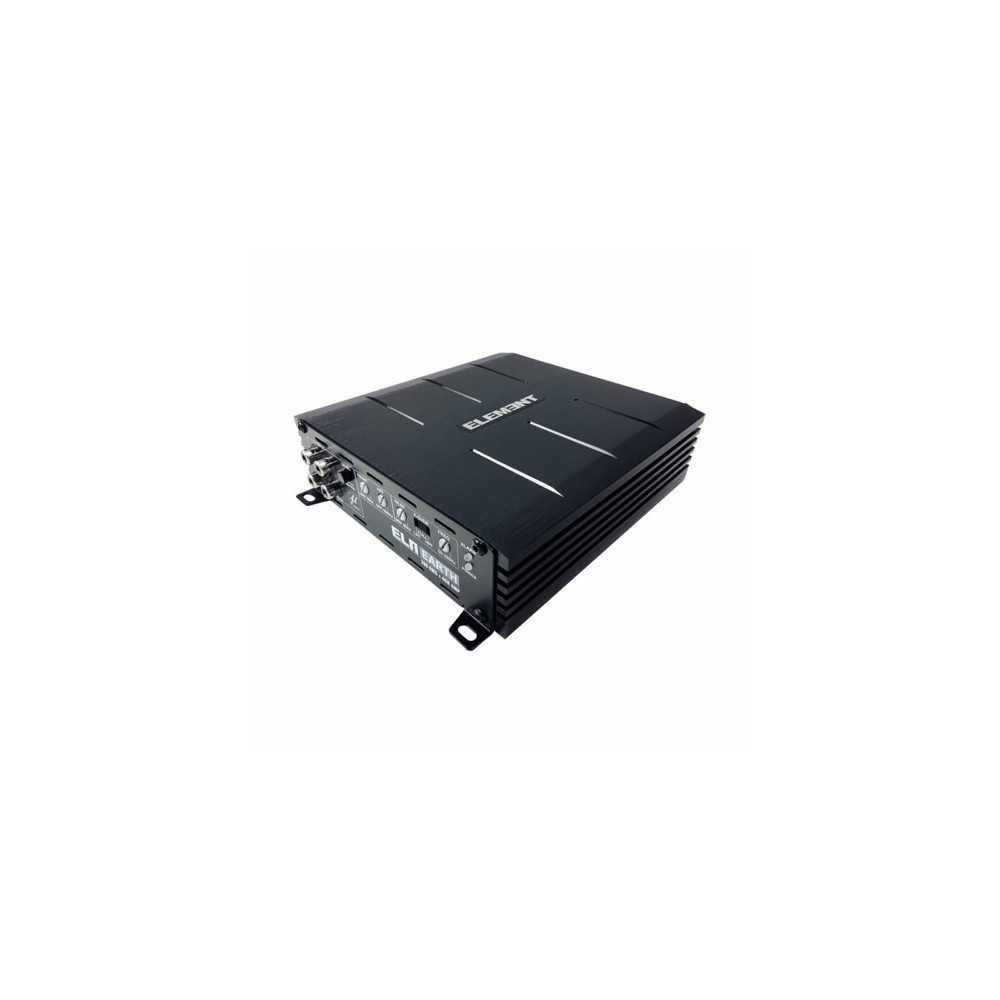

u-Dimension ELA EARTH 4 csatornás erősítő

u-Dimension ELA EARTH

4 csatornás autóerősítő 4x125-200W / 2x400W, stabil 2Ω-ig, digitális szélessávú (FRD osztály - Full Range Digital), High/Low jelbemenetek, Auto Turn On/Off, kompakt méretek.

Az ELA EARTH egy széles sávú 4 csatornás végerősítő a jól ismert és régóta elismert u-Dimension márka új ELEMENT sorozatából. Nagy hatékonyságú és kompakt kialakítású, kétoldalas NYÁK-ra épített, SMD felületszerelési technológiával készült. Az erősítő kiváló minőségű elektronikus alkatrészekkel, valamint többirányú védelmi rendszerrel van felszerelve a túlterhelés, a hangszóró kimeneténél fellépő rövidzárlat, a túlmelegedés és a túl alacsony vagy túl magas tápfeszültség ellen. Szintén alapfelszereltség a fokozatmentesen állítható LP és HP szűrők, egy "Auto Turn ON/OFF" áramkör, amely automatikusan vezérli az erősítő be- és kikapcsolását, valamint "High/Low Input" bemenetek a hangszórószintű és RCA-szintű audiojelekhez (közös jelbemenetek a "High/Low" üzemmódhoz RCA aljzatokon keresztül). Az erősítő minden csatornán legalább 2Ω terhelési impedanciával, vagy BRIDGE (híd) típusú csatlakozási elrendezéssel 4Ω terhelőimpedanciával stabilan működik.

ALAPVETŐ SPECIFIKÁCIÓK:

Csatornák száma:  4

RMS/4Ω kimeneti teljesítmény (14,4 V tápfeszültség):  4x125 W

RMS/2Ω kimeneti teljesítmény (14,4 V tápfeszültség):  4x200 W

RMS/4Ω híd kimeneti teljesítmény (14,4 V tápfeszültség):  2x400 W



Frekvenciaválasz:  10 - 30,000 Hz

Maximális THD/4Ω torzítás: < 0,05 %.

Jel/zaj arány (S/N arány):  >96 dB

RCA jel bemeneti érzékenysége (LOW Level):  0,4 - 4,0 V

Bemeneti érzékenység a hangszórójelhez (HIGH Level):  0,8 - 8,0 V

Keresztező szűrő típusa:  HPF (magas passzusú szűrő) / LPF (aluláteresztő szűrő).

HPF-előszűrő fokozatmentesen állítható beállítással:  0 - 300 Hz

HPF-hátsó szűrő fokozatmentesen állítható:  50 - 300 Hz

LPF-hátsó szűrő folyamatosan állítható:  50 - 300 Hz

Működési feszültség:  7,5 - 16 V

Biztosítékok:  2x30A

A ház méretei csatlakozások nélkül (Sz/H/T):  155/45/165 mm



Teljes sávszélességű működés a szélessávú digitális "FRD" osztályban.

Technológia: SMD, teljes MOSFET.

Első/hátsó audio bemenet: 4xRCA (közös a magas/alacsony jelhez).

X-OVER kapcsoló a szűrési mód kiválasztásához:  HPF / LPF / FULL (teljes sávszélesség).

LEVEL kapcsolók a HIGH / LOW bemeneti jelszint kiválasztásához (hangszórószint vagy RCA jel).

Közös bemenet a HIGH és LOW jelhez RCA aljzatokon keresztül, ha a megfelelő üzemmódot a LEVEL kapcsolóval választja ki (HIGH üzemmódban RCA/G³ Excursion XML adaptercsatlakozók használata ajánlott - külön megvásárolható).

Az erősítő be- és kikapcsolásának vezérlése:

1. REMOTE - vezérlés +12V-os vezérlőfeszültségnek a REM csatlakozóra történő alkalmazásával, pl. a rádióból,

2. AUTO TURN ON/OFF - a rádió RCA bemeneteiről felvett egyenfeszültség (kb. +6V DC) automatikus szabályozása (csak akkor működik, ha a LEVEL kapcsoló HIGH állásban van).

Védőáramkörök: túlterhelés, magas hőmérséklet, rövidzárlat a hangszóró kimeneténél, túl alacsony vagy túl magas tápfeszültség ellen.

Korrózióálló nikkelezett csavaros csatlakozók táp- és hangszórókábelekhez.
